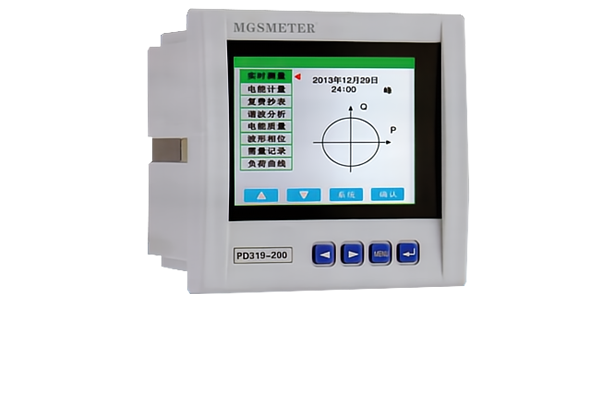

PD319-200系列電能質量分析儀

PD319-200系列電能質量分析儀集電力參數測量、諧波測量、復費率電能計量、電力質量分析、事件記錄、通訊功能于一體的智能儀表。

PD319-200多功能諧波分析表符合以下標準：

DL/T614-1997、GB/T17883-1999、GB/T17882-1999、DL/T645-1997、GB/T15284-2002、GB/T14549-1993

根據人體工程學設計、體積小、功耗小、適用于多種場景。

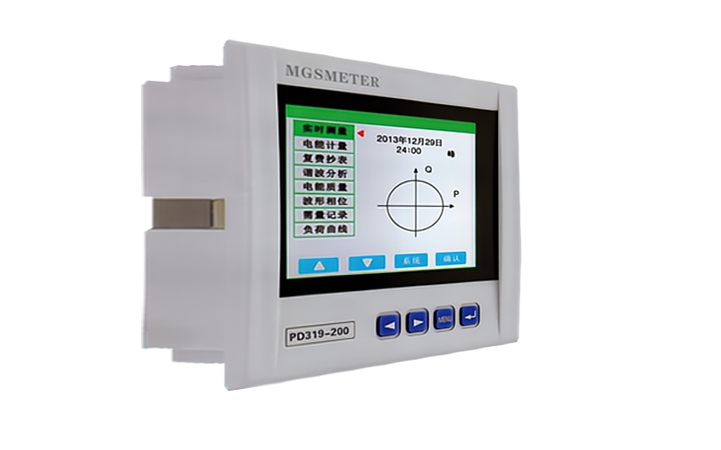

PD319-200系列電能質量分析儀

可以測量三相電壓、三相電流、各相的有功及無功功率、總有功功率、總無功功率、功率因數、頻率、四象限電能，可以實現復費率電能計量。

測量電網電壓、電流的2-51次諧波含有率、總諧波畸變率THD。

可編程需量統計功能;實時電網波形和相位測量。

完善的電能統計分時復費率電能，定時自動抄表。

負荷曲線記錄，量大值，最小值抄表記錄。

可以測量電網的正序/負序電壓，正序，負序電流和不平衡度（三相四線制)。

提供了2路開關量輸入功能，采用干節點電阻信號輸入方式。

提供了2路繼電器的開關量輸出功能，可用于各種場所下的報警指示，保護控制輸出功能。

提供有功電熊、無功電能兩路脈沖輸出。

RS-485通訊接口MODBUS-RTU通訊協議。

可記錄20條開關量輸入SOE事件。

精度等級		電流、電壓0.2級，頻率0.1Hz,功率、有功電能0.5級，無功電能2級
顯示		液晶LCD顯示

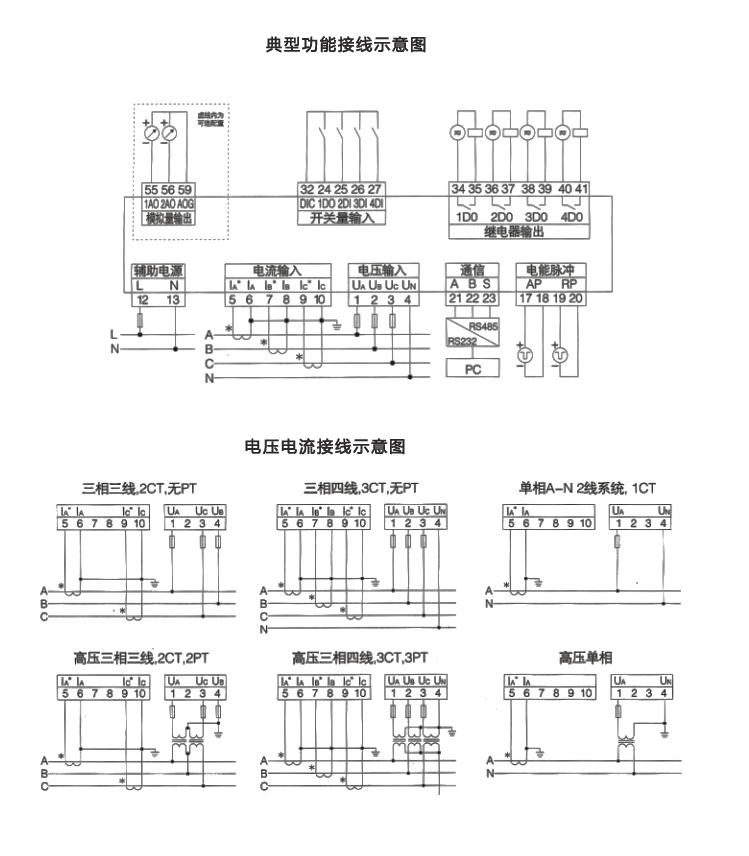

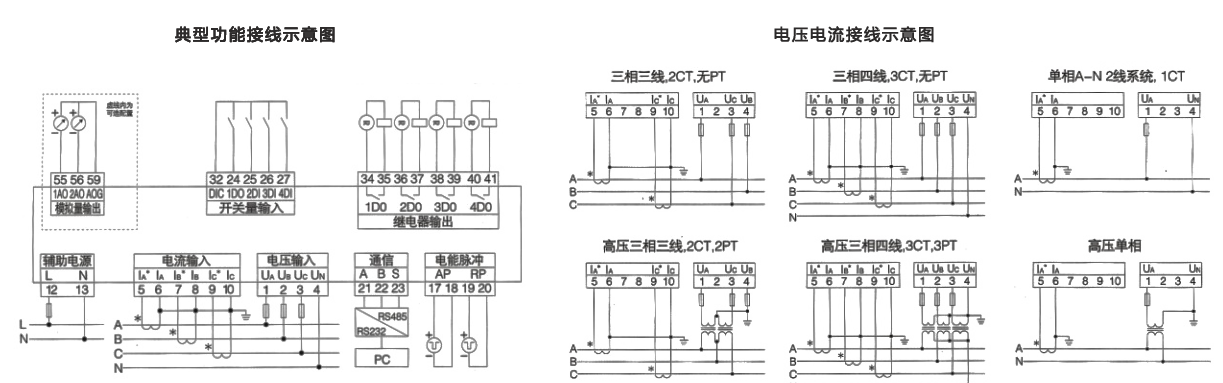

輸入測量	網絡	三相三線、三相四線
	額定值	電壓：AC 100V、AC 400V,電流：AC 1A、AC 5A
	過負荷	持續：1.2倍瞬時：電壓2倍(10秒)，電流0倍(5秒)
	功耗	電壓：<0.6VA（每相）電流：<0.4VA（每相）
	阻抗	電壓回路>300kΩ
	頻率	50/60Hz±10%
	諧波	電壓、電流(2~51次)諧波
	復費率電能	三種費率，八個時段
	時鐘日歷	時鐘誤差0.5秒/天
電源	工作范圍	AC、DC80V~270V
	功耗	≤5VA
輸出	數字接口	RS-485接口，MODBUS-RTU協議
	脈沖輸出	2路電能脈沖輸出，光耦繼電器，常數：3200imp/kWh(kvarh)
	開關量	4路開關量輸入，干節點方式4路開關量輸出，干節點繼電器
	模擬量	2路變送輸出：4-20mAW0-20mA
安裝方式		屏裝
工作條件		環境溫度：-10~55℃，相對濕度≤93%，無腐蝕氣體場所，海拔高度≤2500m
隔離耐壓		輸入和電源>2kV,輸入和輸出>2Kv
絕緣電阻		≥100MΩ
