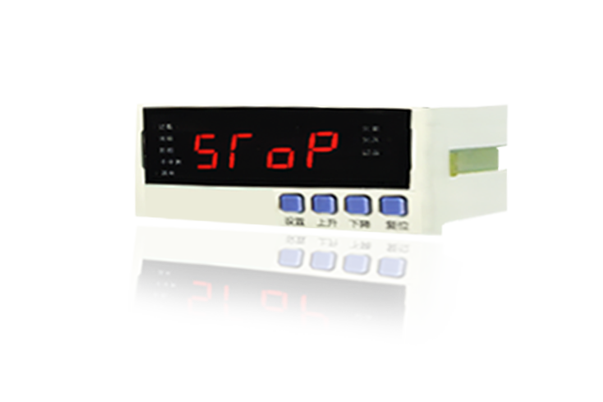

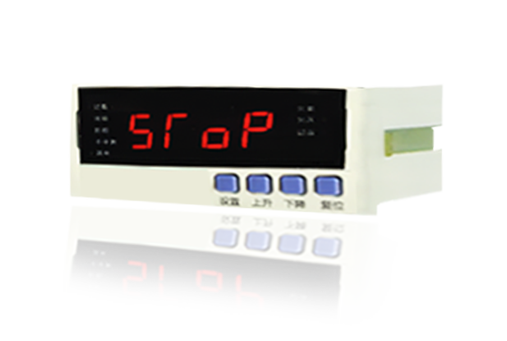

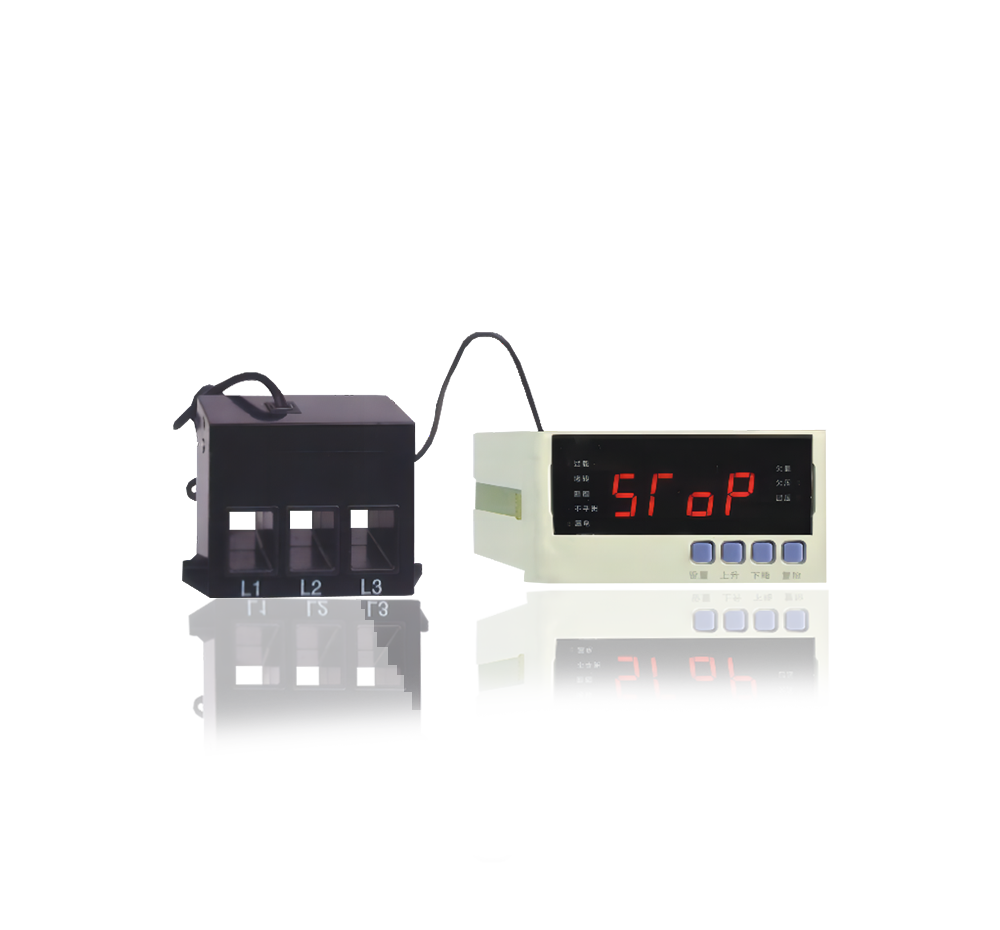

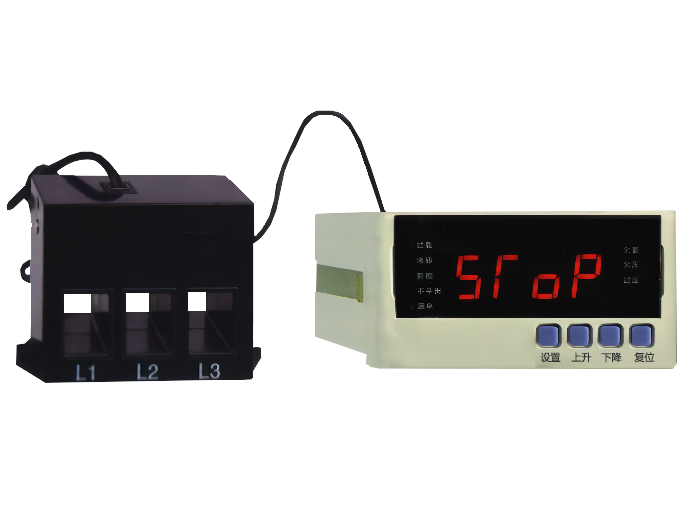

PD319-200系列

電動機保護器(LCD型)

智能型微機監控電機保護器適用于AC380V、AC660V低壓系統，作為低壓異步電動機和增安型電動機的保護、監測和控制的新一代智能化綜合裝置。除了先進的電動機保護、監控功能，提供了設備運行和跳閘的記錄以及額定參數等重要信息，并且采用現場總線方式結構，為現代化的設備管理帶來很大的便利：廣泛用于石油、化工、電力、冶金、煤炭、輕工、紡織等行業。
符合標準：GB3836.3-2000、GB14048.4-2003、IEC255

下載產品樣本

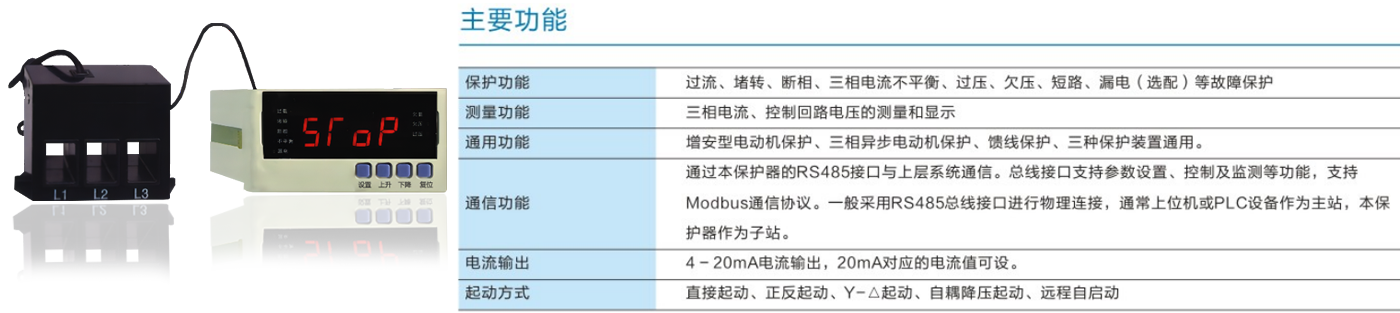

產品功能與特點

產品特點
1.“tE時間保護”符合有關增安型防爆電動機過載保護的國家標準(GB3836.3-2000)。
2.交流采樣，測量A、B、C三相電流及控制回路電壓。
3.現場顯示電動機運行狀態，保存三次電動機故障跳閘記錄。

查看更詳細的產品特點說明

PD319-200系列電動機保護器

保護特性

· 過流：工作電流≥設定電流12倍，過流反時限對應1-5序號的5條曲線，動作時間≤255S。
· 斷相：任何一相或三相斷開時，動作時間≤2.0S。
· 不平衡：當任何兩相間的電流值相差≥60%時，動作時間≤2.0S。
· 堵轉：當工作電流達到額走電流的3-8倍時，動作時間≤0.5S。
· 短路：當工作電流達到額定電流的10倍以上時，動作時間≤2.0S。
· 過壓：當工作電壓超過過壓設定值時，動作時間≤5.0S。
· 欠壓：當工作電壓低于欠壓設定值時，動作時間≤10S。
· 漏電：漏電電流大干漏電電流設定值50-500時，動作時間≤2.0S,須獨立動作J2常開時，需訂購時注明。
· 欠流：當工作電流低于欠流設定值時，動作時間≤10S。
注：需漏電保護功能，設計選型或訂貨時在型號后加“L”；需自啟動功能，設計選型或訂貨時在型號后加“z”,
需通訊啟動電機功能，設計選型或訂貨時在型號后加“C”。（以上三項為可選功能）。

PD319-200系列電動機保護器

工作條件

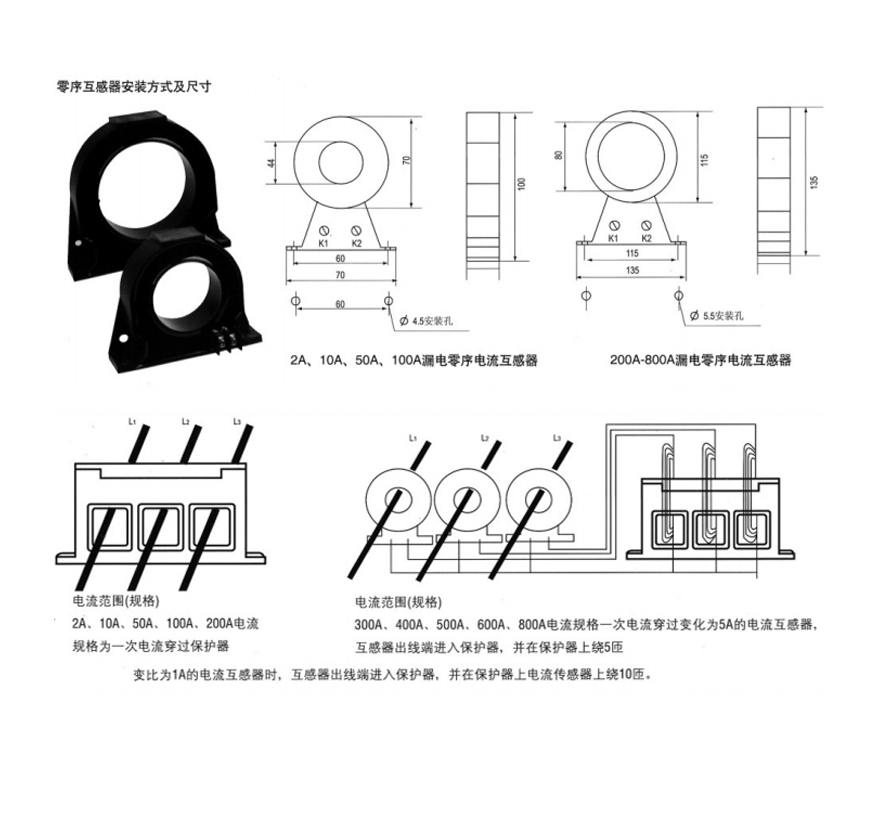

· 三相穿孔適應回路：AC380V、AC660V。

· 工作電源電壓：AC220V、AC380。

· 環境溫度：-10℃-+55℃，相對濕度：≤90%。

· 海拔高度不超過2500米。

· 大氣條件：沒有會引起爆炸危險的介質，也沒有會腐蝕金屬和破壞絕緣性能及導電塵埃。

· 安裝在無強烈沖擊振動和雨雪侵襲的地方。

· 安裝在無強磁干擾的地方，避免與軟啟動器和變頻器一起安裝，盡量拉長安裝距離。

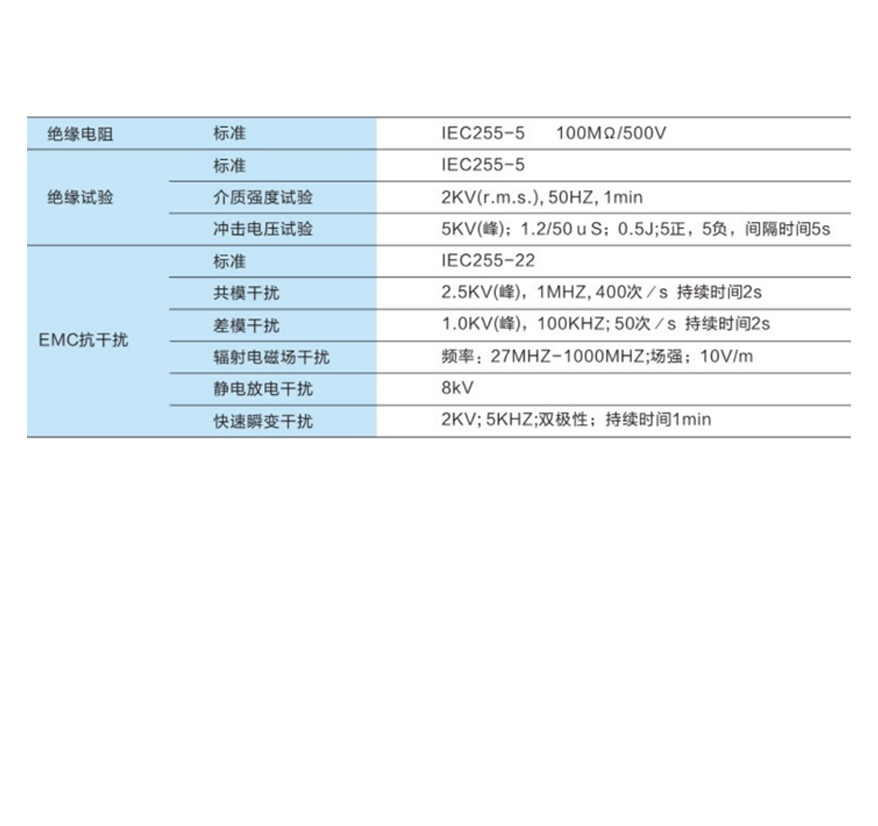

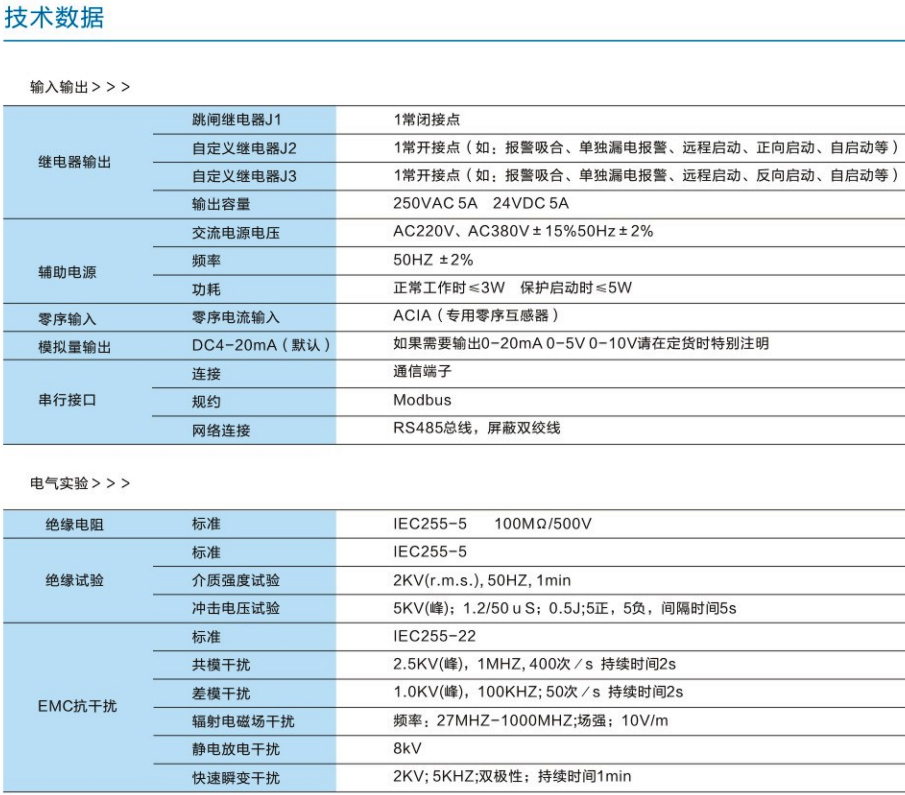

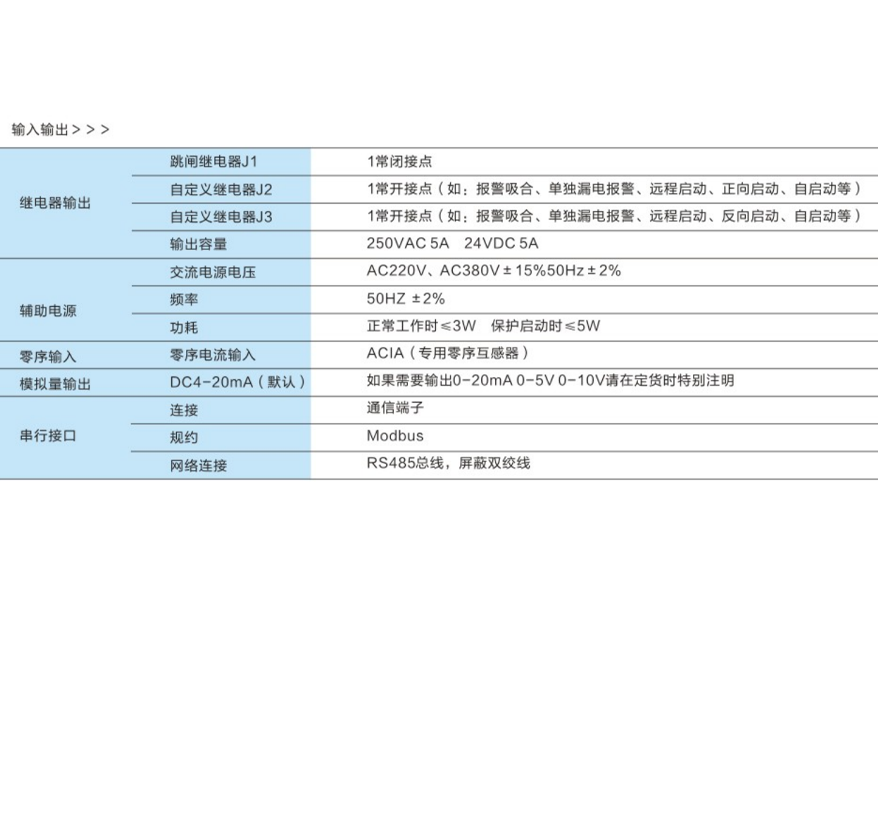

技術數據

PD319-200系列電動機保護器

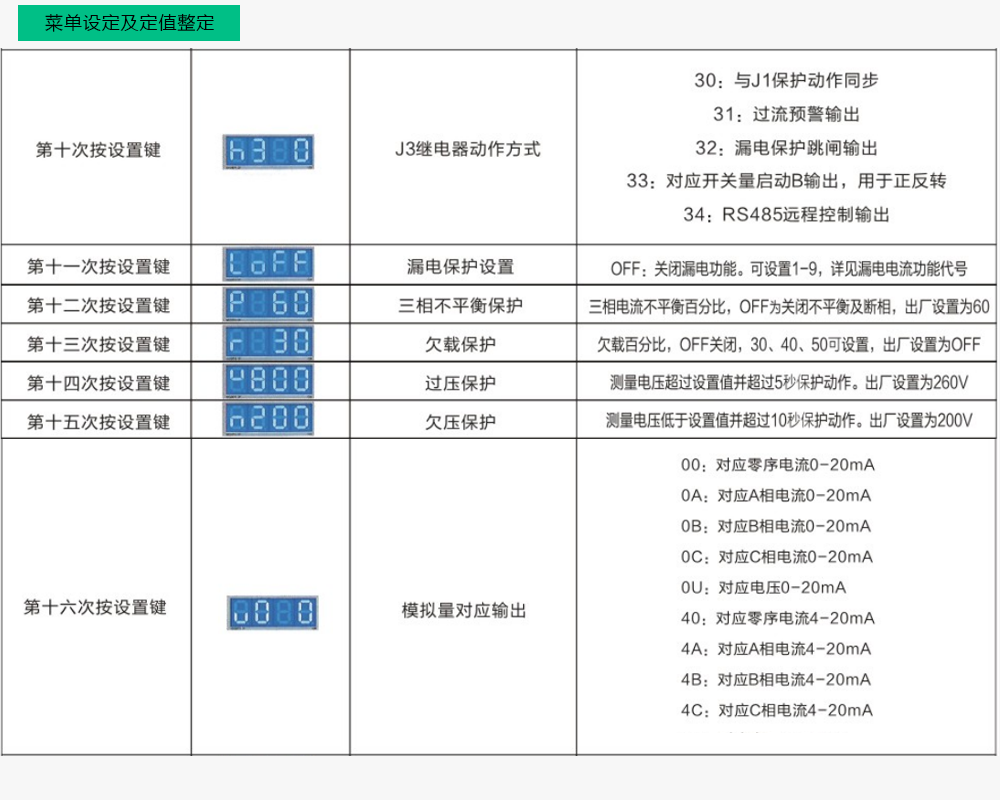

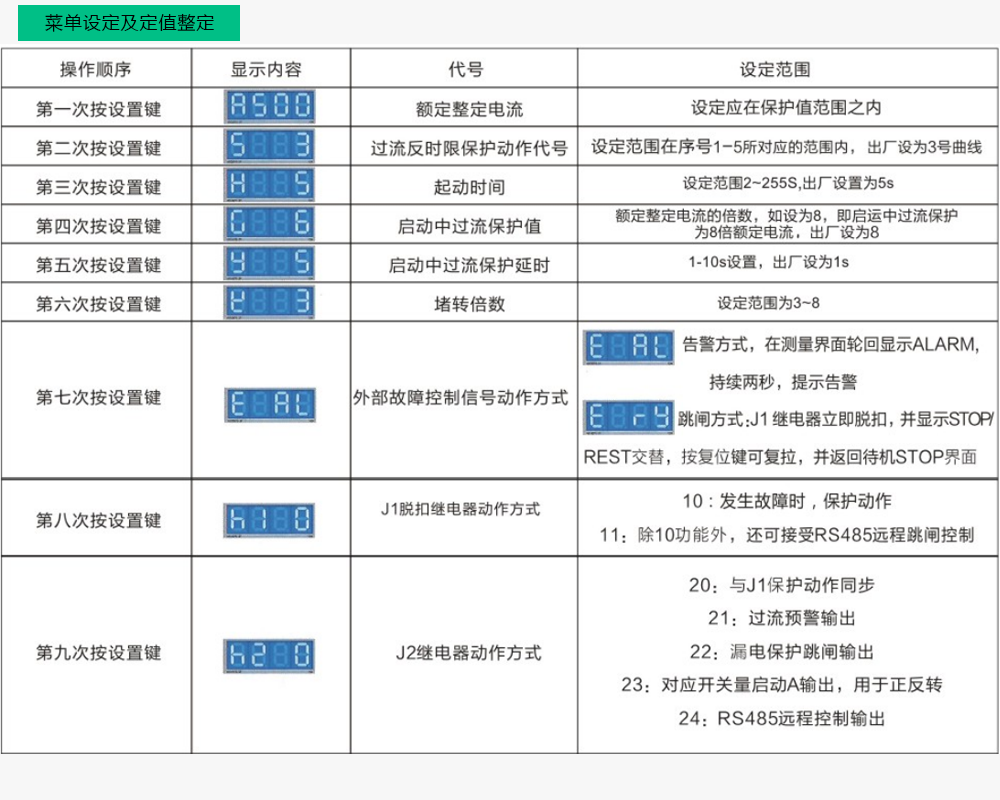

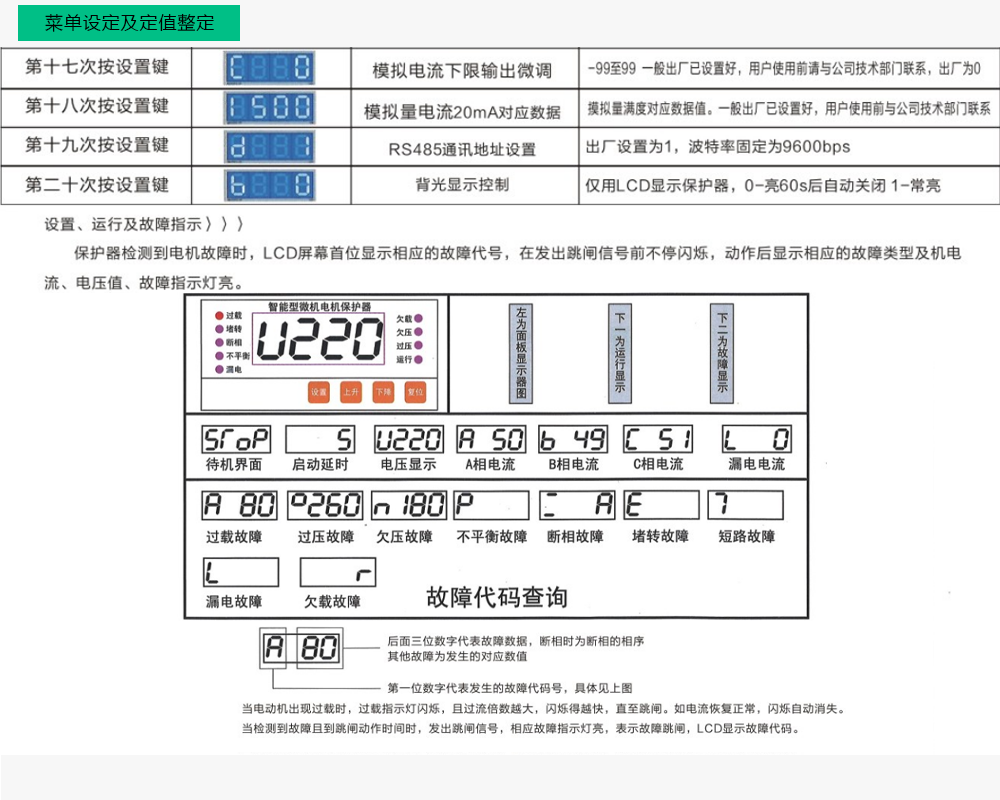

功能菜單

在電動機起動及運行時，按設置鍵無效。

不起動電動機，保護器接通電源按設置鍵選擇設定類型，此時屏幕出現設置菜單，然后依次按上升鍵或下降鍵，按數據鍵進行數據修改，某參數設定完畢，再按設置鍵，進入下一項設置狀態，直到結束。

所有參數設定完畢后，按復位鍵，退出設置狀態，顯示STOP。
