電動機保護器

PD319-300L低壓線路保護裝置，是由我司在三十多年研制生產低壓線路保護產品經驗及充分研究國內外產品、用戶需求和低壓抽屜柜的基礎上新一代全功能綜合測控裝置。該測控裝置具有先進的現場總線，基于微處理器技術，采用模塊化結構；由微處理器來執行線路監測控制功能，與接觸器、軟起動器、塑殼斷路器配合為低壓交流電動機及低壓線路回路提供了一整套集控制、保護、監測和總線通訊于一體的解決方案。
取代了熱繼電器、熱保護器、漏電保護器、欠電壓保護器，取消了時間繼電器、中間繼電器、輔助繼電器、電流互感器、儀表、控制和選擇開關、指示燈、可編程控制器、變送器等多種附加元件，大大簡化了系統接線的難度：避免了因線路過載、短路、斷相、三相電流不平衡、過欠壓、漏電等故障而導致的生產事故；是智能化MCC的理想選擇。
本裝置適用于交流50HZ,額定電壓AC380V/660V,額定電流在800A及以下的低壓線路上，廣泛用于電力、石化、輕工、煤炭、紙業、鋼鐵、冶金、紡織等行業。

下載產品樣本

產品符合標準與特點

產品特點
1.使用方便、操作簡單，中文液晶界面，所有電參量信息和設定都可以通過面板上的功能鍵來進行讀取修改。
2.功能高度集成化，集保護、測量、監視、控制、通信等多種功能于一體。
3.國際通用輸入電源模塊，兼容85-265V交流或直流工作電源，降低了對工作電源的要求。

查看更詳細的產品特點說明

主要特點：

· 使用方便、操作簡單，中文液晶界面，所有電參量信息和設定都可以通過面板上的功能鍵來進行讀取修改。
· 功能高度集成化，集保護、測量、監視、控制、通信等多種功能于一體。
· 國際通用輸入電源模塊，兼容85-265V交流或直流工作電源，降低了對工作電源的要求。
· “tE時間保護”符合增安型防爆電機的熱過載保護標準GB3636.3-2000。
· 過載“時間、電流特性”符合GBT14048.4-2003標準，并增加更多脫扣級別，滿足重載啟動要求。
· 溫度保護：更直接監控電動機的發熱情況，符合標準GB/T14048.X-200X。
· 以高性能混合信號微處理器為核心，具有高速運算和實時信號處理能力，輕松完成保護算法；微處理器的總線不出芯片，系統的可靠性和抗干擾能力大大提高，增強了可靠性；采用交流采樣，其實時性和準確性遠高于其他方式。
· 支持Modbus協議，可以直接連入原有的DCS系統。
· 產品在防震、抗干擾方面進行了精心設計和嚴格的電磁兼容性測試，以確保裝置安全運行和防誤動。
· 高速采集接入裝置的電流、電壓輸入信號數據，測量精度高。測量?jī)?nèi)容包括：相電流、相電壓、線電壓、頻率、有功功率、無功功率、功率因數、積分電度和脈沖電度等，測量電流范圍廣，可省略一次互感器成本：對各種電量和非電量信號的測量精度。
· 可通過通道校正系數進行調節，不需要調整硬件回路。
· 事件記錄多達96條，既可上傳也可就地查看，為故障診斷和事故分析提供強有力的依據。
· “晃電自起動”功能，主電路短時停電或電源切換后根據設定參數可實現分時順序起動。
· 具有完善的自檢能力，包括存儲器、出口、通訊口等，發現裝置異常能自動告警。
· 配備保護邏輯和控制邏輯可編程功能。
· 采用頻率跟蹤技術，精確采樣變頻交流回路。
· 變送器功能強大：內置4-20A模擬量輸出，可選多種電量(電流、電壓、功率、電能)，且范圍可調。

PD319-300L系列電動機保護器

測量及管理功能

· 測量電壓Ua.Ub.Uc,可內部計算有功電度和無功電度，也可接入外部電度脈沖。
· 測量三相電流la.lb.lc及零序電流I0和負序電流，1路4-20A輸出，變送輸出任一測量值。
· 測量有功功率P、無功功率Q以及功率因數COSΦ，紀錄電動機全部運行時間及最后一次成功啟動過程中最大電流。
· 測量頻率，兩次起動間的最小時間間隔及允許再起動控制功能。
· 電流不平衡度。
· 溫度PTC及漏電零序保護功能。
· 斷路器分合、刀閘位置、熔絲等開關量信號。
· 保護動作信息，記錄量達96條，循環記錄顯示。
· 遙測、遙信、遙控、遙脈等四遙功能。
· 單元運行狀態的監測和控制。
· 遠方定值管理、對時、信號復歸等系統管理功能。
· 支持Modbust協議和Profibus-DP協議。

控制

· 遠方遙控輸出，用戶面板控制輸出。
· 輸入與輸出采用可編程邏輯控制，輕松實現控制聯鎖、互鎖。
· 采用漢字大液晶，顯示各種測量數據，開關量輸入狀態、繼電器輸出狀態、通訊狀態，時鐘，SOE信息等，各種信息一目了然。

PD319-300L系列電動機保護器

工作條件

· 三相穿孔適應回路：AC380V、AC660V。

· 工作電源電壓：AC220V。

· 環境溫度：-10℃-+55℃。

· 儲存溫度：-25℃~+70℃。

· 相對濕度：≤90%。

· 海拔高度不超過2500米。

· 大氣條件：沒有會引起爆炸危險的介質，也沒有會腐蝕金屬和破壞絕緣性能及導電塵埃。

· 安裝在無強烈沖擊振動和雨雪侵襲的地方。

· 安裝在無強磁干擾的地方，避免與軟啟動器和變頻器一起安裝，盡量拉長安裝距離。

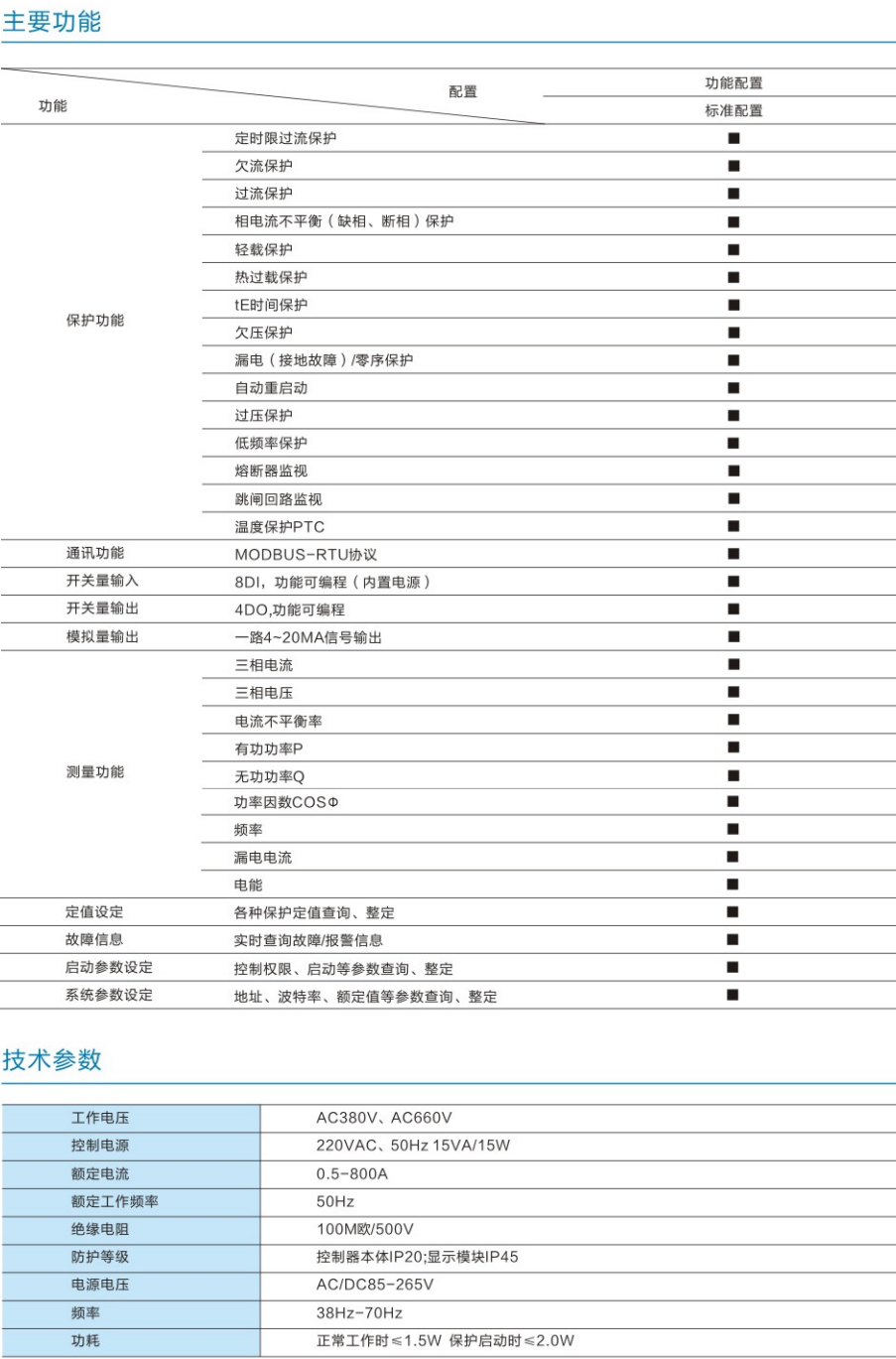

產品主要功能和技術參數

PD319-200系列電動機保護器

功能菜單

在電動機起動及運行時，按設置鍵無效。

不起動電動機，保護器接通電源按設置鍵選擇設定類型，此時屏幕出現設置菜單，然后依次按上升鍵或下降鍵，按數據鍵進行數據修改，某參數設定完畢，再按設置鍵，進入下一項設置狀態，直到結束。

所有參數設定完畢后，按復位鍵，退出設置狀態，顯示STOP。
