Z系列

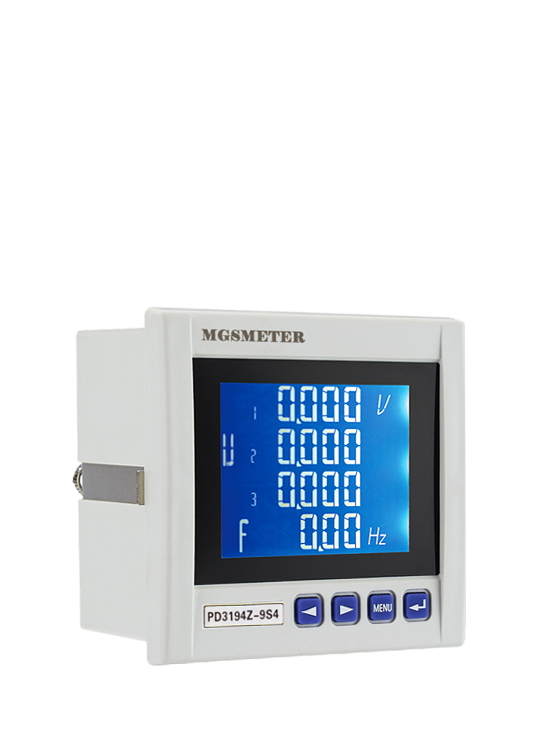

42方形多功能電力儀表

Z系列網絡電力儀表用于配電系統的連續監視與控制?？蓽y量各種常用電力參數、有無功電能、可進行遠端控制、越限報警、并且有模擬量變送輸出功能。
所有的數據都可以通過RS-485通訊接口、利用 MODBUS協議進行采集，開關量輸入DI可用于監視開關的狀態,DO輸出可用于越限報警或遠程遙控。報警的門限值可程控設置。
Z系列電力儀表將高精確電量測量、智能化電能計量與管理和簡單人機界面結合在一起。

功率

電壓

電流

下載產品樣本

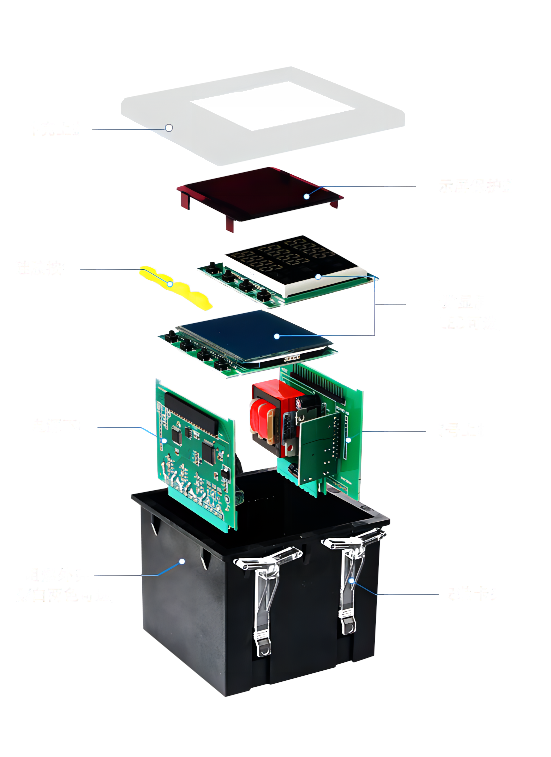

使用快捷方便安裝

智能芯片，抗干擾，滿足精準測量需求。
防火阻燃外殼、防摔、堅固耐用。
操控面板按鍵采用優質硅膠按鈕,觸感好,使用壽命長。
屏幕采用高清LCD屏或LED屏，讓您輕松掌控使用狀態。

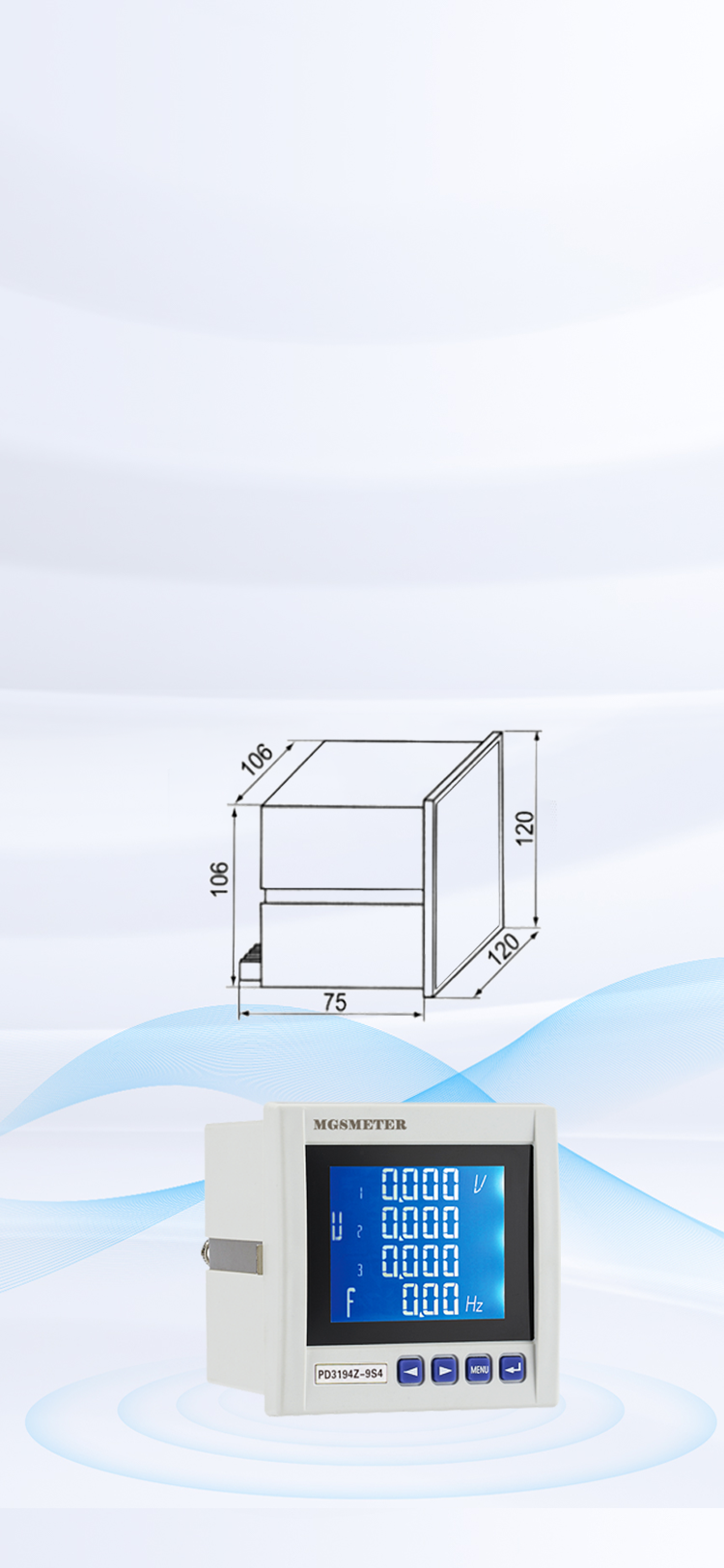

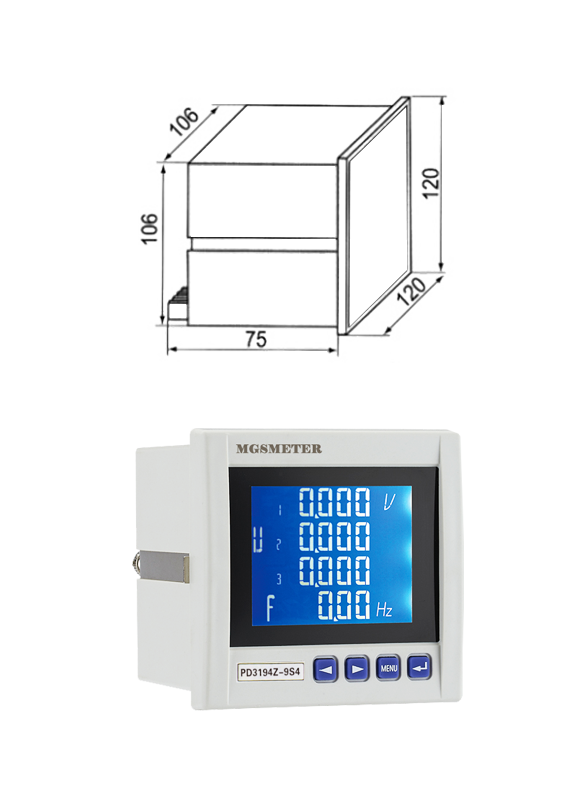

面板尺寸

安裝尺寸

開孔尺寸

安裝深度

Z系列-42方形多功能電力儀表

功能特點技術參數

測量全部的電力參數

可直接從電流、電壓互感器輸入，可任意設定PT/CT變化

監視和控制電力開關

LCD/LED顯示，顯示形象直觀

四象限有、無功電能計量

可通訊接入SCADA、PLC系統中

多參數越限報警

方便安裝，工程量小

多種外形尺寸供客戶選擇(如:96×96、120×120)，可用于不同開關柜

精度等級		U、I為0.2級，P.Q為0.5級，有功電能為0.5級，無功電能為2級
顯示		可編程LCD或LED顯示
輸入測量	網絡	三相三線、三相四線
	額定值	電壓：AC 100V、400V:電流：AC 1A、5A
	過負荷	持續：1.2倍瞬時：電壓2倍(10秒)，電流10倍(5秒)
	功耗	電壓：<1VA（每相）電流：<0.4VA（每相）
	阻抗	<20mΩ
	頻率	50/60Hz±10%
電能計量	電能	四象限電能、有功、無功電能計量
電源	工作范圍	AC、DC80V-270V
	功耗	<5VA
輸出可編程	模擬量	2路或4路變送輸出：4-20mA-20mA
	數字量	RS-485接口，MODBUS-RTU協議
	脈沖輸出	2路電能脈沖輸出，光耦繼電器
	開關量輸入	4路開關量輸入，干節點方式（具體參閱規格型號說明）
	開關量輸出	4路開關量輸入，干節點繼電器（具體參閱規格型號說明）
	工作條件	環境溫度：-10~55℃，相對濕度≤93%，無腐蝕氣體場所，海拔高度≤2500m
	隔離耐壓	輸入和電源>2kV,輸入和輸出>2kV,電源和輸出>1.5kV
	絕緣電阻	≥100MΩ
